Töltés vezérlő Modul 2S Li-ion akkuhoz

Termékleírás: 2S Li-ion Akkumulátor Töltésvezérlő és Védelmi Modul
Biztonságos energiaellátás két cellára optimalizálva!

Ez a modul kifejezetten sorba kötött, kétcellás (2S) lítium-ion vagy lítium-polimer akkumulátorok kezelésére szolgál. Legyen szó egyedi építésű Bluetooth hangszóróról, robotikai platformról vagy távirányítós eszközről, ez az áramkör gondoskodik róla, hogy az akkumulátorok élettartama maximális, használatuk pedig biztonságos legyen.

Főbb funkciók és védelem:
Precíz töltésfelügyelet: Megakadályozza, hogy a cellák feszültsége a biztonságos 4.25V fölé emelkedjen töltés közben.
Mélykisülés elleni védelem: Automatikusan lekapcsolja a terhelést, ha az akkumulátorok feszültsége a kritikus szint alá esik, megvédve azokat a maradandó károsodástól.
Túláram és rövidzárlat védelem: Azonnal megszakítja az áramkört, ha a kimeneten rendellenes terhelést érzékel.
Kompakt méret: Egyszerűen integrálható szűk helyekre, akár közvetlenül az akkumulátorcellák mellé ragasztva.
Technikai adatok:
Támogatott akkumulátor típus: Li-ion / Li-Po (3.7V névleges cellafeszültség)
Töltési feszültség (Input): 8.4V - 9V DC
Maximális folyamatos áram: [Modelltől függően, jellemzően 3A - 10A]
Túltöltési feszültségküszöb: 4.25V ± 0.05V (cellánként)
Mélykisülési feszültségküszöb: 2.5V ± 0.05V (cellánként)
Üzemi hőmérséklet: -40°C és +50°C között

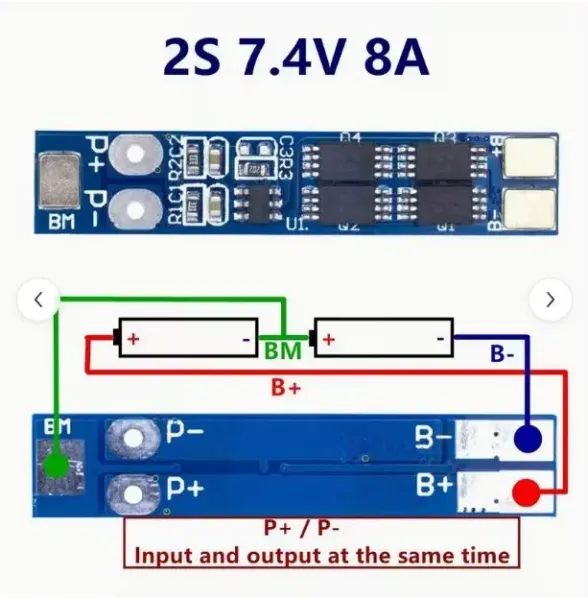

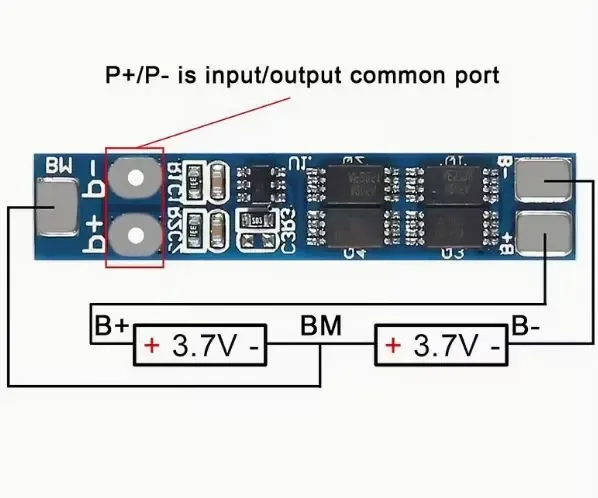

Bekötési útmutató (Tipikus elrendezés):
B+: Akkumulátor pakk pozitív kivezetése
B-: Akkumulátor pakk negatív kivezetése
BM: Középső mérőpont (a két sorba kötött cella közötti csatlakozás)
P+ / P-: Töltési bemenet (+) és (-) / Fogyasztó kimenet (+) és (-)
Felhasználási tipp az Elektromodultól:
Ha a 2S pakkodat USB-ről szeretnéd tölteni, válassz mellé egy USB 5V -> 8.4V Step-Up (feszültségnövelő) töltőmodult. Így kényelmesen, bármilyen telefonos töltőfejről táplálhatod az eszközt, miközben ez a védelmi modul ügyel a cellák biztonságára.

Szakmai tanács: Az első használat előtt előfordulhat, hogy a modul "alvó" módban van és nem ad le feszültséget a kimeneten. Ilyenkor a töltőfeszültség rövid idejű rákapcsolásával (aktiválás) élesítheted az áramkört.
