Próbapanel ESP32 Expansion Board 38-Pin - GVS Szenzor Pajzs (V4)

Termékleírás: ESP32 38-Pin Többfunkciós Expansion Board (GVS Shield)
Maximális kivezetés a legnagyobb ESP32 modulokhoz!

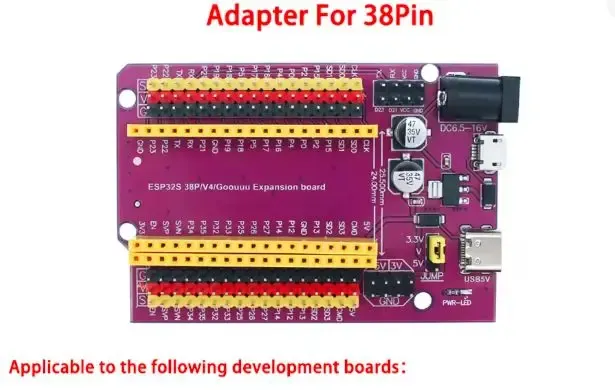

Ez a bővítőkártya a 38 lábas (38-Pin) ESP32 fejlesztői kártyákhoz készült "pajzs", amely a népszerű GVS (Ground-Voltage-Signal) kiosztással teszi lehetővé a perifériák gyors csatlakoztatását. Ideális választás, ha ki akarod használni az ESP32 összes extra GPIO lábát anélkül, hogy elvesznél a vezetékek rengetegében.

Miért válaszd a 38-as verziót?
Több GPIO, több lehetőség: Kifejezetten a szélesebb, 38 lábas kártyákhoz méretezve, így minden plusz funkció (pl. több analóg bemenet) könnyen elérhető.
GVS rendszer: Minden jelvezeték (S) mellett ott a dedikált táp (V) és föld (G) tüske, így a szenzorok közvetlenül, áthidaló kábelek nélkül csatlakoztathatók.
Rugalmas tápellátás: A panel DC 6.5V - 16V közötti feszültséggel táplálható a Jack aljzaton keresztül, de az integrált USB-portokat is használhatod.
Precíziós feszültségválasztás: A JUMP jumperrel választhatsz, hogy a perifériák (V sor) 5V-ot vagy 3.3V-ot kapjanak.
Technikai specifikációk:
Kompatibilitás: 38-lábas ESP32 DevKit V4 és ESP32-WROOM-32 típusú modulok.
Tápcsatlakozók: DC Jack (5.5/2.1mm), Type-C vagy Micro-USB.
Kimeneti feszültség: 3.3V / 5V (jumperrel állítható).
Kivitel: G-V-S tüskesoros kialakítás minden kivezetéshez.
Méretek: A 38 lábas modul fizikai méreteihez igazított szélesebb kivitel.
Felhasználási tipp az Elektromodultól:
A 38 lábas ESP32 modul gyakran több szabad lábat kínál, ami tökéletes egy összetett okosotthon-vezérlőhöz. Ezzel a panellel egyszerre vezérelheted a 2x12 LED-es kivezérlésjelzőt, olvashatsz adatokat több hőmérőről, és még egy 4-bit 7-szegmenses kijelzőnek is marad hely. A stabil DC tápellátás miatt nem kell aggódnod az ESP32 újraindulása miatt, amikor több LED is egyszerre villan fel.

Szakmai tanács: Mielőtt megvásárolnád, kérlek, számold meg az ESP32 modulod lábait! Ha 19 láb van egy oldalon, akkor ez a 38-as verzió kell neked. Ha csak 15 láb van oldalanként, keresd a 30-as típusú pajzsunkat. Ügyelj rá, hogy a modult a megfelelő irányban helyezd a foglalatba (az antenna általában az USB csatlakozók felé nézzen).
