Futófény modul NE555 + CD4017 LED futófény modul (állítható sebesség)

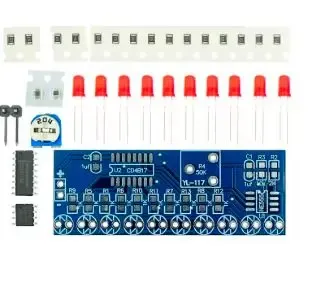

Termékleírás: NE555 + CD4017 LED futófény modul (állítható sebesség)
Keltse életre projektjeit dinamikus fényeffektekkel!

Ez a futófény modul az egyik legnépszerűbb oktatócsomag, amely látványos módon mutatja be a digitális számlálás és az időzítés alapjait. A panelen elhelyezett 10 darab LED sorban villan fel, létrehozva egy folyamatosan haladó fénycsíkot. A sebesség egyetlen mozdulattal, a beépített potenciométerrel szabályozható a lassú léptetéstől a szemmel alig követhető száguldásig.

Hogyan működik?
Az áramkör két fő részből áll:

Az "Ütemadó" (NE555): Ez az IC generálja az órajelet (négyszögjelet). A sebességet a potenciométerrel változtathatod: minél gyorsabb az ütem, annál gyorsabban futnak a fények.
A "Számláló" (CD4017): Ez a chip fogadja az ütemeket, és minden egyes impulzusnál eggyel tovább lépteti a feszültséget a kimenetein, így gyújtva meg a következő LED-et a sorban.
Miért válaszd ezt a modult?
Azonnali látvány: A készre szerelt (vagy DIY készletben kapható) modul rögtön látványos eredményt ad.
Széles tápfeszültség: 3V és 12V között bármivel működtethető (elemről, tápegységről vagy USB-ről).
Testreszabható: A LED-ek színe vagy elrendezése egyedi építésnél szabadon variálható.
Kiváló tanulási alap: Megértheted belőle az órajel (Clock) és a decimális számlálás kapcsolatát.
Technikai adatok:
Fő alkatrészek: NE555 időzítő, CD4017 számláló
LED-ek száma: 10 db (általában piros)
Üzemi feszültség: 3V - 12V DC
Szabályozás: Kék precíziós potenciométerrel
NYÁK mérete: [Pl. 54mm x 21mm]
Felhasználási tipp az Elektromodultól:
Használd ezt a modult makettek kivilágításához, egyedi reklámtáblákhoz vagy akár egy retro sci-fi eszköz díszvilágításaként. Ha több modult használsz, elképesztő fényorgonákat vagy futófény-falakat építhetsz.

Építési tanács: Ha DIY készletet vásárolsz, ügyelj a két IC helyes irányára (a félkör alakú bevágás jelzi a kezdőoldalt), és a LED-ek polaritására (a hosszabb láb a pozitív).
