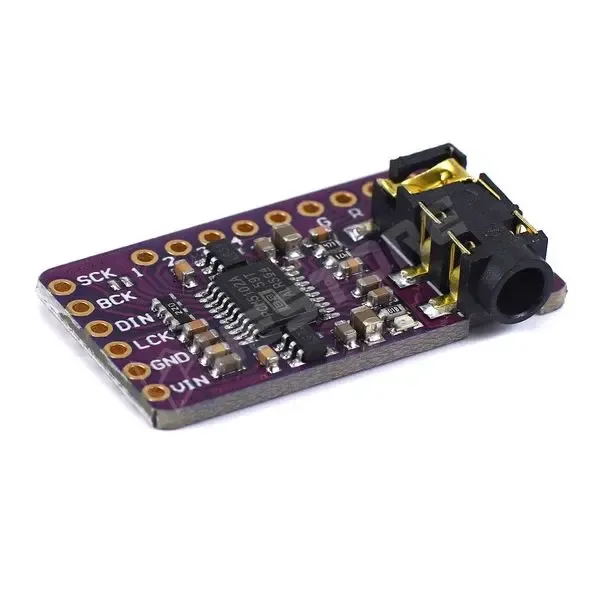

PCM5102A I2S DAC Audió Modul

Termékleírás: PCM5102A I2S Sztereó DAC Dekóder Modul
Vigye el projektje hangzását a prémium kategóriába!

A PCM5102A egy professzionális digitális-analóg átalakító, amely az I2S digitális audió protokollt használja. Ez a technológia garantálja, hogy a hangadatok veszteségmentesen, a mikrokontroller digitális zajaitól elszigetelve jussanak el az átalakítóig. Ideális megoldás webrádiókhoz, hálózati zenelejátszókhoz vagy bármilyen olyan DIY projekthez, ahol a hangminőség az elsődleges szempont.

Miért a PCM5102A a legjobb választás?
32-bites felbontás: Rendkívül széles dinamikatartományt biztosít, így a halk és hangos részletek is torzításmentesen szólalnak meg.
Negatív tápfeszültség generátor: A beépített "Charge Pump" technológiának köszönhetően nincs szükség kettős tápegységre, a modul egyetlen 3.3V-os ágról is képes kiváló minőségű, földfüggetlen analóg kimenetet produkálni.
Soft Mute funkció: Megszünteti a bekapcsoláskor vagy dalváltáskor jelentkező zavaró kattogást és pattanó hangokat.
Kiváló jel-zaj arány: A 112dB-es SNR érték biztosítja, hogy a háttérben ne halljunk idegesítő sziszegést vagy alapzajt.
Technikai specifikációk:
DAC Chip: Texas Instruments PCM5102A
Mintavételezési frekvencia: Akár 384 kHz
Felbontás: 16 / 24 / 32-bit
Tápfeszültség: 3.3V DC (ajánlott)
Kimenet: 3.5mm-es sztereó Jack csatlakozó + forrasztható vonali kimeneti pontok
Adatátvitel: I2S interfész (BCK, DATA, LRCK)
Bekötési útmutató (Általános ESP32 kiosztás):
VCC: 3.3V
GND: GND
LCK (LRCK): GPIO 25
DIN: GPIO 22
BCK: GPIO 26
Felhasználási tipp az Elektromodultól:
Ha ezt a modult egy 3D nyomtatott webrádióba építed be, ügyelj arra, hogy az I2S adatvezetékek (BCK, DIN, LCK) lehetőleg rövidek legyenek és ne fussanak közvetlenül a Wi-Fi antenna mellett. Ezzel megelőzheted a digitális interferenciát. A modul kimenete vonali szintű (Line Out), így tökéletesen illeszkedik egy Videoton erősítő AUX bemenetére vagy egy kisebb, 2x5W-os digitális erősítő modul elé.

Szakmai tanács: A modul hátulján található forrasztási hidakkal (Jumper) konfigurálható a digitális szűrő típusa és a némítási mód, de az alapbeállítás a legtöbb hobbiprojekthez (pl. ESP32-AudioI2S könyvtárral) azonnal használható.
