HC-SR501 PIR Mozgásérzékelő

Termékleírás: HC-SR501 PIR Infravörös Mozgásérzékelő Modul
Tegye okossá eszközeit mozgásérzékeléssel!

A HC-SR501 modul egy megbízható és könnyen kezelhető szenzor, amely ideális választás biztonságtechnikai eszközökhöz, energiatakarékos világításvezérléshez vagy interaktív installációkhoz. A modul lelke egy pyroelektromos érzékelő, amelyet egy speciális Fresnel-lencse (a fehér "búra") véd és segít a környezeti hőjelek fókuszálásában.

Miért a HC-SR501 a legjobb választás?

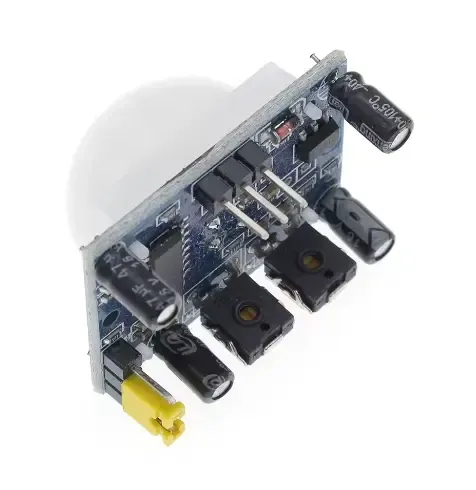

Teljes testreszabhatóság: A panelen két potenciométer található, amikkel manuálisan állíthatod:

Érzékenység (SENS): A hatótávolságot (kb. 3 métertől 7 méterig).
Időzítés (TIME): Hogy mennyi ideig maradjon magas (HIGH) a kimeneti jel a mozgás észlelése után (5 másodperctől akár 5 percig).
Kétféle üzemmód (Jumper):

L (Single Trigger): Ha mozgást észlel, leadja a jelet, majd az időzítés után mindenképpen leáll, még ha a mozgás folytatódik is.
H (Repeatable Trigger): Folyamatosan magas szinten tartja a kimenetet mindaddig, amíg mozgást érzékel a területen.
Széles tápfeszültség: 4.5V és 20V között bármivel működik, de a kimeneti jele stabil 3.3V, így közvetlenül kompatibilis az ESP32, Raspberry Pi és Arduino kártyákkal.
Technikai adatok:
Üzemi feszültség: 4.5V – 20V DC
Kimeneti feszültség: 3.3V (Magas) / 0V (Alacsony)
Érzékelési szög: < 100-120 fok (kúp alakban)
Hatótávolság: 3m – 7m (állítható)
Késleltetési idő: 5s – 300s (állítható)
Nyugalmi áramfelvétel: < 50µA (rendkívül energiatakarékos)
Bekötési segédlet:
A lencsét leemelve vagy a panel feliratait nézve (általában a szélső lábak):

VCC: Tápfeszültség (+)
OUT: Digitális kimenet (ez megy a mikrokontroller bemenetére)
GND: Földelés (-)
Felhasználási tipp az Elektromodultól:
Készíts egy energiatakarékos éjszakai fényt! A szenzor OUT kimenetét kösd egy tranzisztorra vagy relére, ami egy LED szalagot kapcsol. Így a világítás csak akkor gyullad fel, ha belépsz a szobába, és magától elalszik, miután távoztál.

Szakmai tanács: A modulnak a bekapcsolás után szüksége van kb. 30-60 másodperc "bemelegedési" időre, amíg kalibrálja magát a környezeti hőmérséklethez. Ez alatt az idő alatt téves jelzéseket adhat, amit a programkódban érdemes egy egyszerű késleltetéssel (delay) áthidalni.
