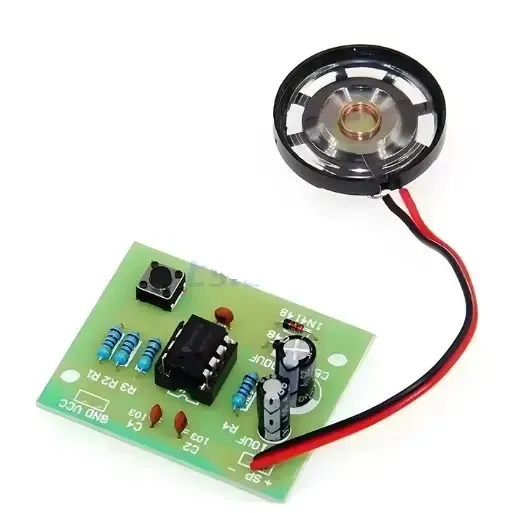

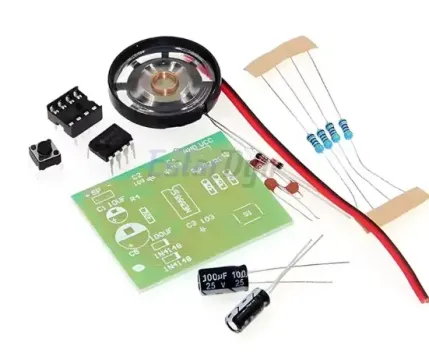

NE555 kapucsengő barkácskészlet KIT

Leírás:

A Ding Dong s1 nyomógombos kapcsolója az ajtón található. A kapcsoló megnyomása nélkül a kondenzátor nem tölthető fel, a kapacitásfeszültség 0 V, a reset alacsony, ami azt jelenti, hogy a hangszóró nem működik. Zárt s1 kapcsoló esetén a VCC áram átfolyik a diódán a kondenzátor töltéséhez, mindkét végén feszültség keletkezik, és a reset feszültség is fokozatosan emelkedni kezd. Amikor a kapacitás feszültsége magasabb szintre emelkedik, azaz a reset bemeneti port magas szintre kerül, az időzítő elindul, az ellenállásból, a kapacitásból és a dióda oszcillátorból álló áramkör megkezdi a működését, a kimeneti frekvencia f1. Az s1 kapcsoló leválasztásakor az ellenállás és a kapacitás áramköre megkezdi a kondenzátor kisülését. Ezzel egyidejűleg az ellenállásból, a kapacitásból és a dióda oszcillátorból álló áramkör megkezdi a működését, a kimeneti frekvencia pedig `2 F`. Az alacsony szint visszaállítása akkor történik meg, amikor a kondenzátor kisülése véget ér, az időzítő leáll.
A hangszóró kimenetének lezárásakor a kimeneti áram a hangszóró hangját adja. A kimeneti frekvencia nem azonos, a hang eltérő. Ez az áramkör kétféle különböző frekvenciával rendelkezik, így a hangszóró kétféle "ding" és "dong" hangot ad ki.


Specifikációk:
Csomag neve: NE555 ajtócsengő készlet
Üzemi feszültség: 4,0–7,0 V
NYÁK méret: 28 mm (H) * 25 mm (Sz)
Készlet kürtje: 8 Ohm 0,25 W
Szín: Bézs
Nettó tömeg: 15g
