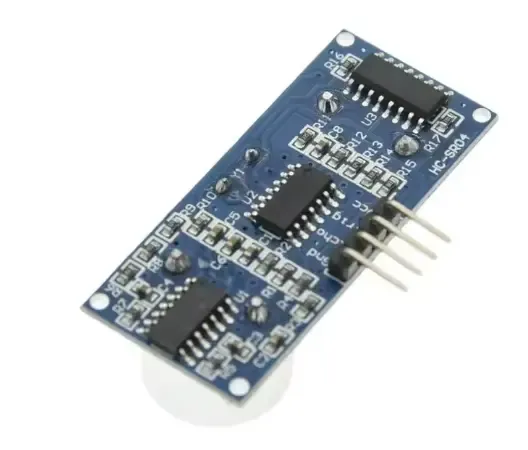

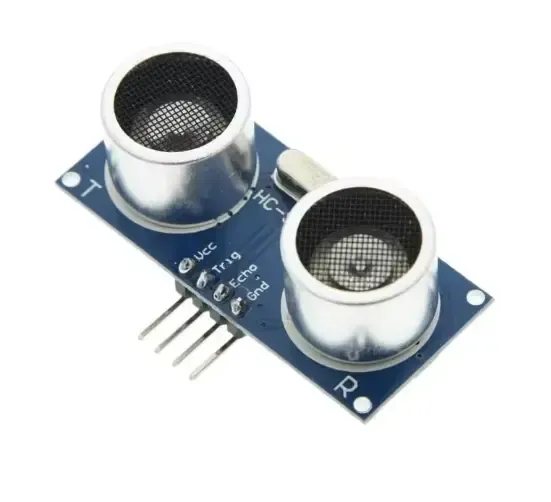

HC-SR04 Ultrahangos távolságmérő szenzor

Termékleírás: HC-SR04 Ultrahangos távolságmérő modul
Lássa a világot hanghullámokkal!

A HC-SR04 modul egy megfizethető és pontos megoldás a távolságmérésre. A működési elve egyszerű: a modul kibocsát egy 40 kHz-es ultrahang impulzust, majd megméri, mennyi idő alatt érkezik vissza a visszaverődő visszhang (echo). Ebből az időből a hangsebesség segítségével centiméteres pontossággal kiszámítható a tárgy távolsága.

Miért a HC-SR04-et válaszd?
Nagy mérési tartomány: 2 cm-től egészen 4 méterig képes stabilan érzékelni.
Nagy pontosság: Optimális körülmények között akár 3 mm-es mérési pontosságot is elérhetünk vele.
Zavarvédelem: A modul beépített áramköre gondoskodik az ultrahang jelek kezeléséről, így a mikrokontrollernek csak az időzítéssel kell foglalkoznia.
Széleskörű kompatibilitás: Könnyen illeszthető Arduino, ESP32, Raspberry Pi és egyéb mikrokontrollerekhez.
Technikai adatok:
Üzemi feszültség: 5V DC
Üzemi áramfelvétel: 15mA
Mérési tartomány: 2 cm – 400 cm
Mérési szög: 15 fok
Trigger bemeneti jel: 10µS TTL impulzus
Echo kimeneti jel: TTL jel, amelynek hossza arányos a távolsággal
Méretek: 45mm x 20mm x 15mm
Bekötési rajz:
VCC: +5V tápfeszültség
Trig (Trigger): Ide küldi a mikrokontroller az indító impulzust.
Echo: Itt érkezik vissza a mérési idő jele.
GND: Földelés
Felhasználási tipp az Elektromodultól:
Építs belőle érintésmentes szemeteskukát vagy intelligens parkolóradart a garázsodba! A szenzor segítségével könnyen beállíthatod, hogy egy LED sor színe változzon (zöld-sárga-piros), ahogy az autó közeledik a falhoz.

Szakmai tanács: Puha felületek (pl. ruházat, szivacs) elnyelik a hanghullámokat, így ezeknél a mérési tartomány lecsökkenhet. A legjobb eredményt kemény, sima felületeken érheted el. Ha 3.3V-os mikrokontrollert (pl. ESP32 vagy Raspberry Pi) használsz, az Echo lábon használj feszültségosztót, hogy megvédd a vezérlőd bemenetét az 5V-os jeltől!
